一帆電腦雕刻機機械結構

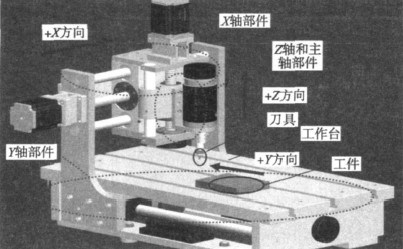

一帆電腦雕刻機主要包括主軸和Z軸部件、X軸部件、Y軸部件和工作臺幾個部分，其虛擬裝配如圖1所示。
圖1 一帆電腦雕刻機整機虛擬裝配圖
以計算最大主切削力Fc，確定最大主軸轉速Vmax和輸出轉矩，選定主軸電機型號為EMP240直流電機，根據X和Y方向的負載條件，選定滾珠絲桿副為GD系列，同時進行校核，根據負載轉矩選定步進電機型號為57BYG4504，選擇相應的軸承、聯軸器、導軌、圓螺母，設計端蓋等。
主軸和Z軸部件：安裝主軸電機、刀具的部件，實現機床的主運動和刀具在Z方向的抬刀和下刀；
X軸部件：安裝步進電機，承載主軸和X軸部件的重量，實現刀具在X軸方向的進給運動；
Y軸部件：安裝步進電機，承載Y軸部件的重量，實現刀具在Y軸方向的進給運動；
工作臺：安裝夾具，安放工件。
