如何選擇支撐軸承
為了獲得高精度、高剛度的進給系統，不僅應選用高精度高剛度的滾珠絲杠副，而且必須十分重視滾珠絲杠支承的設計。因滾珠絲杠的主要載荷是軸向載荷，徑向載荷來自于臥式絲杠的自重，因此，滾珠絲杠的軸向精度和剛度要求很高。因數控雕銑機床的進給系統要求運動靈活，對微小位移(絲杠微小轉角)響應要靈敏，因此應選用運轉精度高、軸向剛度高、摩擦力矩小的滾動軸承。目前，各類軸承中用得最多的是60b接觸角推力角接觸球軸承。數控雕銑機床選用這種角接觸球軸承，通常需要把2個以上的軸承組合起來，且施加預緊力來使用。其組合形式有背靠背組配(DB方式)、面對面組配(DF方式)、串聯組配(DT方式)。在數控雕銑機床上選用此種軸承時，為了易于吸收滾珠螺母與軸承之間的不同軸度，一般采用DF組配方式。
目前，國內外的數控雕銑機>床設計制造廠家已將滾珠絲杠支承典型結構發展成軸承組合單元。軸承組合單元包括軸承、軸承座、密封件和緊固件。圖1為我們已開發設計的面對面組配方式的(DF方式)60b接觸角推力角接觸球軸承組合單元系列，其支承孔徑從<20~<50，結構型式有法蘭式和地腳式。數控雕銑機床X、Y兩向絲杠成對選用地腳式軸承組合單元，而Z向絲杠成對選用法蘭式軸承組合單元，從而組成了X、Y、Z三向絲杠兩端固定的支承方式。

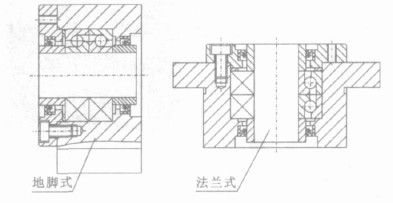

圖1 軸承組合單元
