一帆數控機械有限公司的SmartCNC500數控雕銑機在第29屆奧運會期間曾圓滿完成北京市委下達的“鳥巢”實體模型加工任務（如圖1所示）。該雕銑機采用動梁式龍門結構集成擺動式數控回轉工作臺，結構緊湊，輕載移動部件具有良好的快速響應特性，是一體化的五軸聯動數控雕銑機床。其主軸最高轉速28000r/min，X/Y/Z軸定位精度0.008mm/0.006mm/0.006mm，X/Y/Z軸重復定位精度0.005mm/0.005mm/0.005mm。為了保持回轉工作臺的高旋轉精度，該機床采用編碼器對旋轉軸誤差進行補償，確保擺動軸的定位精度達60″，重復定位精度30″。

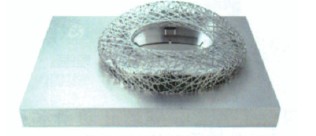

圖1 “鳥巢”的實體模型

　　此外，該機床在設計過程中將運動部件和加工區域完全隔離，極大地避免了切屑和切削液對絲杠、導軌的損傷；采用漏斗型廢料回收箱，方便廢料回收。
