數控木工雕刻機DSP系統的優點
數控木工雕刻機DSP系統通過讀取雕刻加工程序(即刀具的加工路徑文件)，通過計算，將加工程序中的坐標值、位移矢量、速度矢量、加工類型等控制信息轉換成x、y、Z(或其他)軸方向信號和脈沖信號，并按照一定的脈沖序列將其輸出至步進電機控制器，以實現、y、z(或其他)軸電機的運動。
針對其他類型的cnc雕刻系統的不足，我們提出了以下系統要求：
1)速度快，雕刻精度高；
2)支持細分驅動器(>20000step／s)；
3)雕刻加工代碼存儲量大，適合于復雜加工；
4)優化的直線插補和曲線插補；
5)升降頻功能，通過改變啟動和停止過程的脈沖頻率，達到柔和的加減速控制，避免或減少運動狀態變化時產生的沖擊；
6)體積小，操作方便。
根據對數控木工雕刻機DSP系統要求，本系統設計由TM$320C32—50，F(xiàn)lash，SRAM，NVRAM，8255I／0口擴展芯片，Com．pactFlash卡，步進電機驅動器及顯示液晶(LCD)、鍵盤接口等組成。系統構架如圖1所示。下面對各器件簡單介紹。

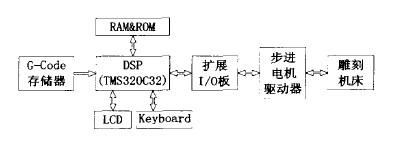

數控木工雕刻機DSP系統構架圖
