基于無刷電機的電腦雕刻機的高層規劃系統的高層規劃功能由PC機來完成，其中圖形設計與規劃采用了CAXA雕刻軟件_6J。CAXA雕刻軟件集CAD／CAM功能為一體，專用于電腦雕刻機的輔助設計，具有文字、圖形、曲面設計能力，可快速生成無干涉的優化二軸、二軸半、三軸刀具軌跡，并自動生成數控G代碼。

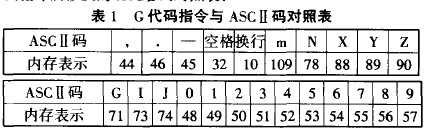

　　G代碼文件的譯碼用C語言就可實現。對于G代碼文件的C語言譯碼，需要對記事本文本的存儲格式進行轉換。G代碼文件通常都是由ASCⅡ碼格式存儲。下面是一個常用G代碼指令所涉及的ASCⅡ碼對照表：

　　從ASCⅡ碼對照表可以看出，對于數字代碼，其ASC1I碼比真值大48，所以對于數字的譯碼可以不用分支實現，如：n=fgetc(fp)一48，其中為G代碼文本文件的頭指針，函數fgetc(fp)可直接獲取文件當前指針位置處的內存內容，并自動修改．指針，使之指向下一相鄰內存地址。

　　實際譯碼時，對一條G代碼指令從左往右依次讀取，再利用分支指令進行鑒別，即可完成譯碼工作。

　　在電腦雕刻機加工中，往往是多軸聯動的，插補的本質就是按照所要加工的曲線形狀，在各軸間合理的分配微小位置增量。
